ZXMP S200開局調試指導

1.1.1 網元創建

         創建網元包括輸入網元名稱、網元標識（事先規劃）、網元地址（事先規劃）、系統類型（S200）、設備類型（S200）、網元類型（ADM）、速率等級等信息（STM-4或者STM-1）。S200創建網元的方法與創建其它類型的設備完全相同。

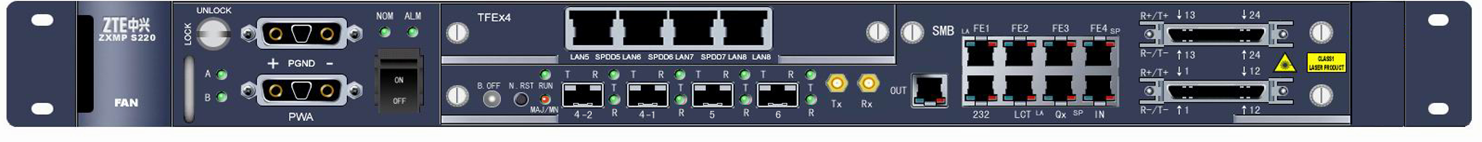

         按照設備實際情況插板，注意：
A、4#槽位的OL1光板的端口個數必須設置為2個；
B、根據實際情況，其ET1板2M端口可選8路和21路；
        配置正確的光連接，配置正確的時鐘源，時鐘源的配置遵循：
1、 最短路徑原則，即到外時鐘的路徑最短；
2、 環上配置雙向時鐘源；
3、   “SSM字節”全部使用自定義方式一，如遇到與S320對接的時候，需要把該點和對接的S320在時鐘配置的“兼容性”選項中對接的光板打勾。

1.1.2 網元初始化

        S200網元初始化可以分為以下幾個步驟。
1：將NCP板置于download狀態
        ²  將母板上的開關S3置于全ON狀態，這時NCP的IP地址為192.192.192.11，把PC的網卡IP地址設為192.192.192.X（X不能為11），用網線連接PC上的網卡和設備上的網口
        ²  確認PC能ping通192.192.192.11
2:登錄NCP板
        ²  telnet 192.192.192.11

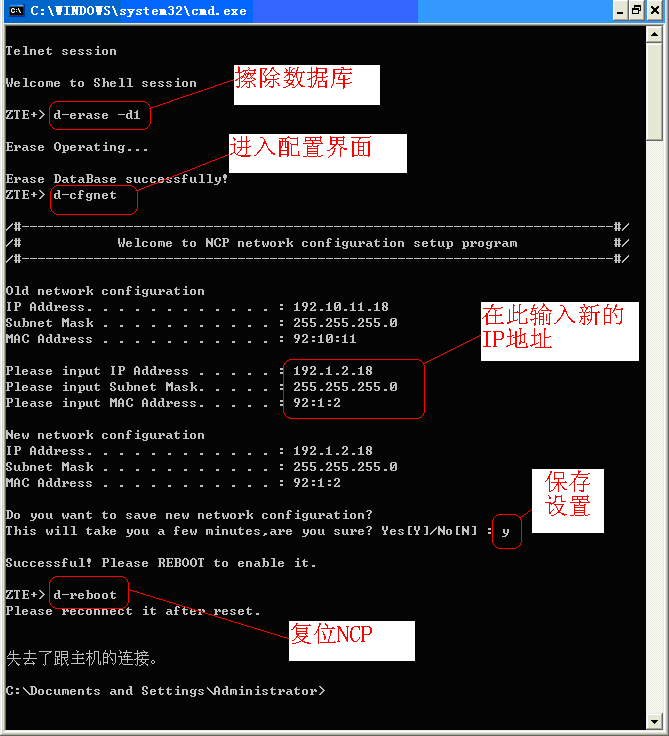

3: 輸入d-erase –d1 （目的是清除NCP原有的數據庫），下發命令后，NCP會復位，需要等待幾秒鐘才能繼續進行后續操作。
4: 待NCP重新工作起來后（出現Erase DataBase successfully!），輸入d-cfgnet,進入登錄界面，依次輸入規劃好的網元IP地址、掩碼、MAC地址。
        注意：
²  在一個網絡中所有NCP的MAC地址必須唯一，否則會造成不可預知的后果。假設網元I P地址為192.1.2.18，則NCP的MAC地址設置為92：1：2；
²  如果界面不止有這三項配置需修改時，則對除上述三項之外不輸入任何數值，直接回車，保留原來配置。
5: 完成以上參數的設置后，系統會提示是否保存設置，所以如果要使設置的參數生效，必須輸入“y”。輸入“y”后，系統會提示復位NCP板，請輸入“d-reboot”用于復位NCP板；

        NCP的網元初始化完成；
6:把NCP板上的S3開關都置于非全ON狀態和非全OFF狀態（要求第四位OFF，其余ON）；
7：把網管上的網元改為在線，用網線連到設備上的網口，待網管上的網元顏色變?yōu)榫G色時，下載網元數據庫。
        下載數據庫的過程大約需要2～3分鐘
8：將支路板的時隙配置到光板上，此時拔掉自環的2M頭會有對應的LOS告警，以此檢測2M頭、線纜制做是否合格。出現問題則檢查是有否虛焊、鴛鴦線等現象。無誤后刪除時隙。
9：檢查所有光、電接口性能值
        1.  查詢本站點端口，包括STM-1光口，E1、DS1、DS3、FE端口的性能狀態。
        2.  查看步驟：在網管上，查詢每塊光口的當前15分鐘性能值；查詢每塊業務單板的當前性能，注意配上時隙的端口性能是否正常；如果看到數值，請仔細觀察，看是否增加，無增加，則該性能值沒有。
        3.       通過準則：每塊業務單板都無B1、B2、B3、V5、指針調整等性能值。
