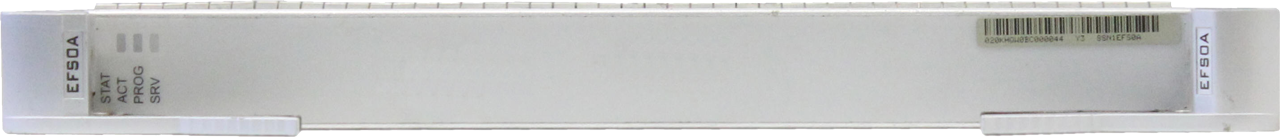

8路帶交換功能的快速以太網處理板-SSND00EFS011

功能和特性

EFS0單板支持二層交換、MPLS、組播等功能和特性。

EFS0單板的具體功能和特性所示。

表1 EFS0單板的功能和特性

功能與特性描述
基本功能處理8路FE業務
配合出線板

  • 配合ETF8實現8路電口FE信號接入。

  • 配合EFF8實現8路光口FE信號接入。

  • 配合ETS8和TSB8實現8路電口FE信號的TPS保護。

  • N5EFS0還可以配合ETF8A實現8路電口FE信號接入。

  • N5EFS0還可以配合EFF8A實現8路光口FE信號接入。

接口規格

  • 與ETF8配合使用支持10Base-T/100Base-TX。

  • 與EFF8配合使用支持100Base-FX。滿足IEEE802.3u標準。

  • N5EFS0與ETF8A配合使用支持100Base-TX。

  • N5EFS0與EFF8A配合使用支持100Base-FX。滿足IEEE802.3u標準。

業務幀格式

  • Ethernet II、IEEE 802.3、IEEE 802.1 q/p。

  • 支持64Byte～9600Byte幀長，支持最大不超過9600Byte的Jumbo幀。

最大上行帶寬

  • N1EFS0的最大上行帶寬為622Mbit/s。

  • N2EFS0/N4EFS0/N5EFS0的最大上行帶寬為1.25Gbit/s。

  • 支持槽位帶寬自適應。

綁定帶寬

N1EFS0：12xVC-3或者63xVC-12+9xVC-3

N2EFS0/N4EFS0/N5EFS0：24xVC-3或者126xVC-12+18xVC-3

VCTRUNK

數量：

  • N1EFS0的VCTRUNK數量為12。

  • N2EFS0/N4EFS0/N5EFS0的VCTRUNK數量為24。

配置特點：

  • VCTRUNK1至VCTRUNK12只能綁定1～4 VC-4的通道，VCTRUNK13至VCTRUNK24只能綁定5～8 VC-4的通道。

  • 第4、8這兩個VC-4既能綁定為VC-3通道也能綁定為VC-12通道，其他VC-4只能綁定為VC-3通道。

  • 同一個VC-4內不能同時綁定VC-3通道和VC-12通道。

映射方式VC-12、VC-3、VC-12-Xv（x≤63）、VC-3-Xv（x≤12）
封裝格式GFP-F
EPL支持基于PORT的透明傳送。
EVPL支持基于PORT+VLAN的EVPL業務，使用MartinioE和stack VLAN的幀封裝格式。
EPLAN

  • 支持基于Layer 2的點到多點匯聚業務。

  • 支持二層交換的轉發功能。

  • 支持用戶側交換和SDH網絡側交換。

  • 支持源MAC地址自學習功能，MAC地址表大小為16k，支持MAC地址老化時間的設置和查詢。

  • 支持靜態MAC路由配置。

  • N1EFS0/N2EFS0不支持動態MAC地址的查詢。N4EFS0/N5EFS0支持動態MAC地址的查詢。

  • 支持VB的創建、刪除和查詢，VB數目最大為16個，每個VB邏輯端口最大為30個。

  • 支持按VB+VLAN或者VB+LP查詢實際學習的MAC地址數目。

  • 支持基于IEEE 802.1d MAC bridge的EPLAN業務。

EVPLAN

  • 支持EVPLAN虛擬網橋。

  • 支持基于VB+VLAN方式的數據隔離。

  • 支持設置最多4096條VLAN業務。

  • 支持基于IEEE 802.1q Virtual Bridge的EVPLAN業務。

MTU支持1518Byte～9600Byte報文長度設置，設置生效后，出IP口方向報文最大長度受到MTU設置限制。
MPLS支持
VLAN支持4k個VLAN，VLAN技術滿足IEEE 802.1q/p標準。
快速生成樹（RSTP）支持廣播報文抑制功能和快速生成樹協議（Rapid Spanning Tree Protocol），符合IEEE 802.1w標準。
鏈路聚合（LAG）

N1EFS0不支持鏈路聚合，N2EFS0/N4EFS0/N5EFS0支持手工鏈路聚合。

組播（IGMP Snooping）支持
ETH-OAM

  • N1EFS0和N2EFS0不支持。

  • N4EFS0/N5EFS0支持多播CC（Continuity Check）測試、單播LB（Loopback）、LT(Link Trace)測試、網絡環路檢測（LD）、自協商功能、故障診斷和鏈路性能檢測。滿足IEEE 802.1ag和802.3ah。

QoS

  • 支持CAR，粒度為64kbit/s。

  • N1EFS0支持基于PORT、PORT+VLAN ID、PORT+VLAN PRI的業務分類。

  • N2EFS0、N4EFS0與N5EFS0支持基于PORT、PORT+VLAN ID、PORT+VLAN ID+VLAN PRI的流分類。

LCASITU-T G.7042，可以實現帶寬的動態增加、動態減少和保護功能。
LPT

  • N1EFS0/N2EFS0支持點到點LPT功能。

  • N4EFS0、N5EFS0支持點到點、點到多點LPT功能。

流控功能支持基于端口的IEEE 802.3x流控。
高精度時間（1588 V2）

不支持

測試幀支持接收和發送以太網測試幀。
環回功能

  • 支持以太網端口（PHY層或MAC層）的內環回。

  • N1EFS0/N2EFS0/N4EFS0支持VC-3級別的內環回和外環回，N5EFS0不支持。

保護方式

支持如下以太網設備級和網絡級保護：

  • N2EFS0/N4EFS0/N5EFS0支持TPS

以太網性能監測支持端口級的以太網性能監測。
告警和性能提供豐富的告警和性能事件，便于設備的管理和維護。
