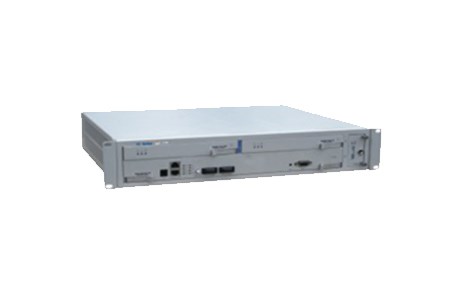

產品概述

BAS110A設備是烽火通信科技股份有限公司研制開發的標準型STM-1設備，可平滑升級到STM-4。該設備主要應用于城域網接入層，或作為城域網核心層設備所帶的環或是鏈。

產品特點

IBAS110A設備可提供多種類型的機盤，包括光盤、電盤、以太網盤等，可提供STM-1光接口，STM-1、E4、E3、E1電接口，F(xiàn)E光/電接口，并可在統一的MSTP平臺上實現多業務的傳輸，同時還可提供波分復用盤，能實現波長的復用，加大傳輸容量，并可提供SHDSL盤，能在銅線上傳輸2M業務。同時由OTNM2000網管系統對設備進行統一的操作和管理，包括配置、告警和性能監測、安全管理等。

BAS110A設備5U高度，結構小巧，安裝靈活方便，可安裝在19英寸機柜中，也可放或壁掛。子架尺寸：336mm（寬）×219mm（深）×443mm（高）

BAS110A設備支持多種網絡拓?fù)?，包括鏈形，環形，相切環、相交環、帶鏈環、及樞紐環等。

BAS110A設備高階交叉能力為12×12VC-4，低階交叉能力為630×630VC-12。設備提供VC4級別的高階交叉以及VC-3、VC-12級別的低階交叉。

完善的多業務處理，提供FE接口，支持透傳/二層交換、 虛級聯、LCAS 、VLAN、QinQ等多種功能，支持ATM/IMA業務處理功能

設備采用高可靠性設計，具有完善的保護機制，支持E1盤的1:2保護、XCL盤的熱備份等設備級別的保護；同時支持1+1/1:1線性復用段保護、單向通道保護等網絡級別的保護

支持DC-48V、DC+24V、AC220V等多種供電方式

適用于網絡邊緣接入層，如小容量基站、大客戶接入等

子框

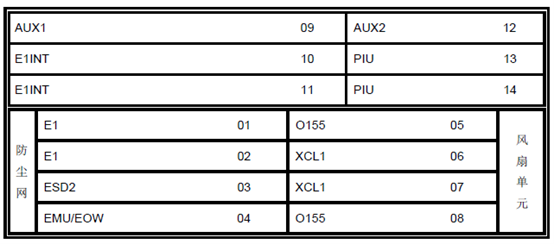

BAS110A設備子框為前面橫插盤結構，分為上下兩層，上層為端子區，下層為機盤區

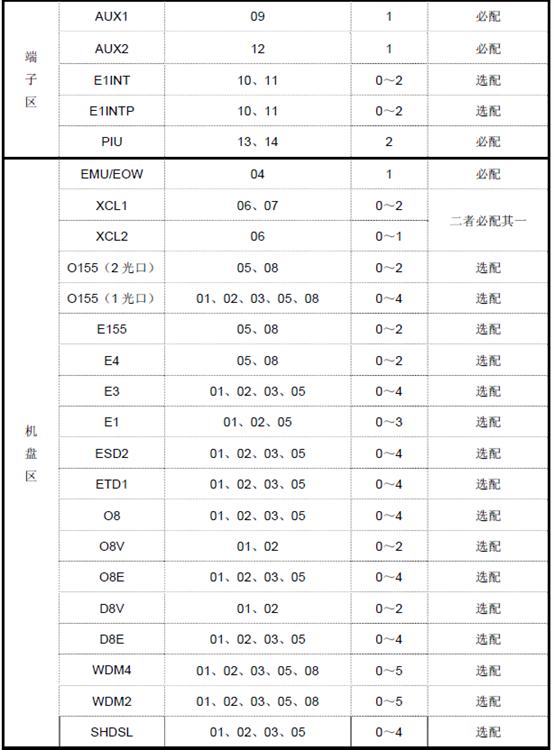

子框配置表
