產品概述

中興接入設備BX10綜合業務平臺，以大容量交叉連接矩陣為核心，集成數字/模擬接入、復用、交叉連接、傳輸功能于同一平臺，提供音頻、視頻、數據業務的接入、業務的調度及接入傳輸一體化解決方案。
中興接入設備BX10采用了開放式智能總線設計，業務槽位通用，支持業務板卡混插，通過業務盤插接業務小卡的方式，實現業務靈活配置。智能化網絡管理系統實現配置管理、告警管理、運行管理、維護管理、安全管理等五大類管理功能，通過以太網監控方式對全網設備的狀態實時監控。

產品特點

集成數字/模擬接入、復用、交叉連接、傳輸、協議轉換功能于一體的綜合業務平臺；
開放式平臺：業務槽位通用，業務板卡任意混插，業務配置靈活；
支持板卡熱插拔；
組網靈活：鏈狀、樹狀、星狀等組網方式；
機型豐富，4U、2U、1U板級兼容，擴容方便；
支持供電單元（包括遠端鈴流）1+1熱備份；
主控盤上的E1通道可提供保護與非保護兩種模式，保護模式提供E1通道1:1或1:3保護；
強大的交叉連接功能：DXC1/0 (2048×2048TS)，支持單向、雙向、廣播交叉連接；
豐富的數據接口，豐富的話音及信令接口；
接入傳輸一體化功能：支持光傳輸，實現接入傳輸一體化功能；
智能網管系統：故障主動上報、故障定位準確、分布式管理等。

產品功能

1、語音接入，支持多種信令接口：2/4線音頻接口；用戶/交換機模擬接口；E/M中繼接口；計費電話（極性反轉）接口；磁石接口；

2、數據接入，支持多種數據接口：異步數據接口(RS232/RS485)；N×64K 同步數據接口(V.35)；10/100BaseT以太網接口；同向64K數據接口（G.703）。

3、交叉連接功能：完成時隙級別數字交叉連接，交叉連接容量2048×2048TS；支持CAS信令交叉連接。

4、集中網管：通過以太網實施全網監控。

模塊配置

主控盤提供4個E1接口，可選配以太網監控卡實現全網監控。

話路2路為一個配置單位，每盤最多8路，滿配為104路。

RS232/RS485數據2路為一個配置單位，每盤最多8路，滿配為104路。

10/100BaseT數據 1路為一個配置單位，每盤最多4路，滿配為52路。

V.35數據1路為一個配置單位，每盤最多4路，滿配為52路。

同向64K數據2路為一個配置單元，每盤最多8路，滿配為104路。

E1接口，每盤提供8路，滿配64路。

PDH120光接口盤（O120PS），每塊接口盤可提供4路E1信號接入，共計120個話    路, 進行光電轉換, 提供PDH光傳輸接口。

BX10綜合業務平臺通常被部署在網絡末端，為用戶提供語音、數據、圖象等業務的綜合接入。亦可通過光傳輸系統實現傳輸接入一體化功能。

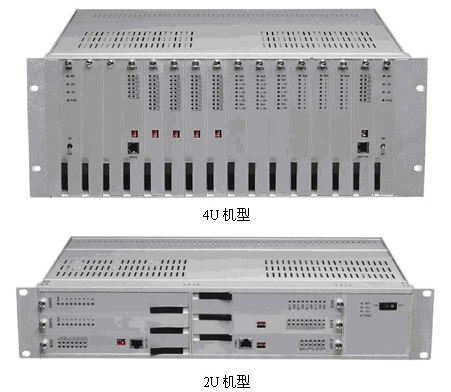

物理特性

BX10設備機型豐富，擁有4U、2U及1U三款機型。其中2U與4U設備板卡兼容，擴容方便。

1、4U機型：

機框4U高、19英寸寬，尺寸：483×178×300（mm）。4U機框共16個槽位，在第1、16槽位可插入電源盤，提供設備供電單元1+1熱備份；其余14個槽位，包括1塊主控盤及13塊業務單元盤可以任意混插。4U設備通常被部署在局端。

2、2U機型

機框2U高、19英寸寬，尺寸：483×178×300（mm）。2U機框共6個槽位，可插入6塊單元盤，可以任意混插，其中主控盤1塊，業務單元盤5塊。電源盤不占用槽位，亦不支持熱備份功能。2U設備通常被部署在遠端。

3、1U機型

設備1U高、19英寸寬，尺寸：483×44.5×297（mm）。X10 1U設備共有10個業務卡位（4個數據卡位、6個語音卡位），數據接口支持V.35、10/100BaseT、RS232、RS485，各種語音接口；一個主業務卡位，主業務卡有5種：1個E1、2個E1、3個E1、4個E1和PDH光接口卡；一個網絡管理卡，包括以太網接口管理卡和RS232/RS485接口管理卡。
