產品概述

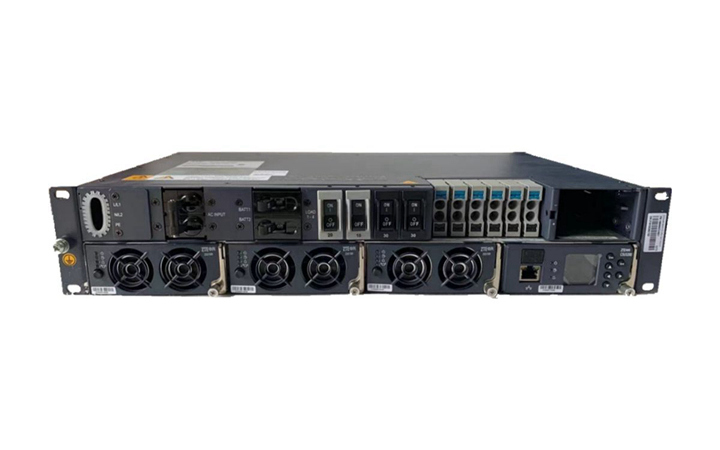

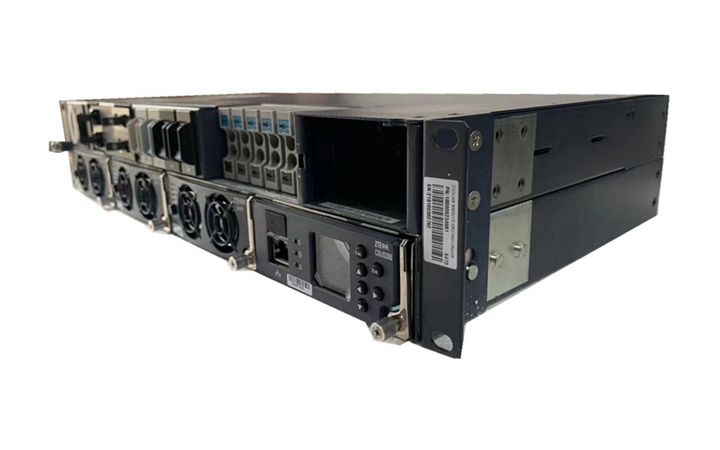

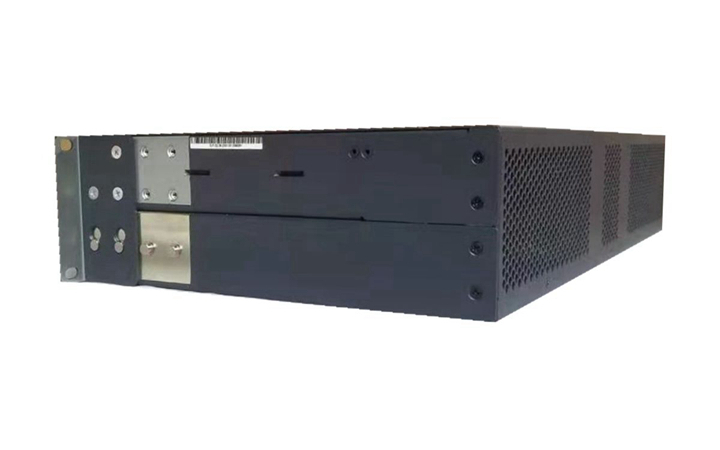

ZXDU48 B900系統是-48V系列嵌入式直流通信電源系統，實現交流輸入轉換為穩定的-48V直流輸出。 ZXDU48 B900系統應用于無線基站、有線接入網、傳輸網、企業通信網等通訊設備的供電系統中，支持標準19英寸機架或嵌入式機柜等多種安裝方式。高度2U，，滿配置3個整流器，額定輸出功率為4800W。

產品特性

寬電壓交流輸入范圍85V~295V，減少電力不穩定對設備的影響。

支持高效整流器ZXD1500，高效整流器的效率在50%負載率以上時不低于95%,節省能耗。

整流器采用模塊化設計，便于安裝與維護，并支持熱插拔。

監控單位采用模塊化設計，偏于安裝與維護，并支持熱插拔。監控單元具有監控管理功能，支持智能電池管理，整流器管理。

系統前維護前接線設計，方便操作

系統效率高，節約電能

支持Web遠程訪問

提供輸入/輸出干接點、RJ45以太網接口、RS232通信接口、RS485通信接口，滿足Telnet、TTP、FTP以及SNMP多種組網要求。

技術參數

產品版本號：ZXDU48 B900 V5.0R01M01

系統配置

整流器：ZXD1500 V5.0，最大配置3臺

監控單元：CSU520B

交流輸入

輸入制式：220 VAC 單相三線制（L/N/PE） 兼容110VAC雙火線輸入

可波動輸入電壓范圍：80VAC～300VAC

輸入電壓頻率：45Hz~66Hz

輸入功率因數：>0.99 （額定輸入，滿載）

交流防雷：無

交流備用輸出：無

直流輸出

輸出電壓：-53.5VDC（-42VDC~-58VDC可調）

額定輸出電流：90A（整流器滿配置）

系統效率：≥94.5%（100%額定功率）

負載接入：4路，其中LLVD 2路，BLVD2路

電池接入：2路

工作環境

工作溫度范圍：-40℃~+70℃

儲存溫度范圍：40℃~+75℃

相對濕度：5% ~ 95%

海拔高度：0～3000m,滿載；＞3000m,每升高100米，輸出功率降額1%

結構

尺寸(寬×高×深)：482.6×88.9×260mm

重量：13kg （滿配置）
