ZXMP S325開局調試指導

1.1.1 網元?jiǎng)?chuàng)建

離線創建網元包括輸入網元名稱、網元標識（事先規劃）、網元地址（事先規劃）、系統類型（S325）、設備類型（S325）、網元類型（ADM）、速率等級等信息（STM-4）。S325創建網元的方法與創建其它類型的設備完全相同。
按照設備實際情況插板，并配置正確的光連接。配置正確的時鐘源。時鐘源的配置遵循：
1、 最短路徑原則，即到外時鐘的路徑最短；
2、 環上配置雙向時鐘源；
3、 “SSM字節”全部使用自定義方式一，如遇到與S320對接的時候，需要把該點和對接的S320在時鐘配置的“兼容性”選項中對接的光板打勾。

1.1.2 網元初始化

S325網元初始化可以分為以下幾個步驟。
4.2.1：NCP（NCA）板置于download狀態
²  將NCP板上的開關S3置于全ON狀態，這時NCP的IP地址為192.192.192.11，把PC的網卡IP地址設為192.192.192.X（X不能為11），用網線連接設備上的網口。
²  確認PC能ping通192.192.192.11
4.2.2:登錄NCP板
²  telnet 192.192.192.11

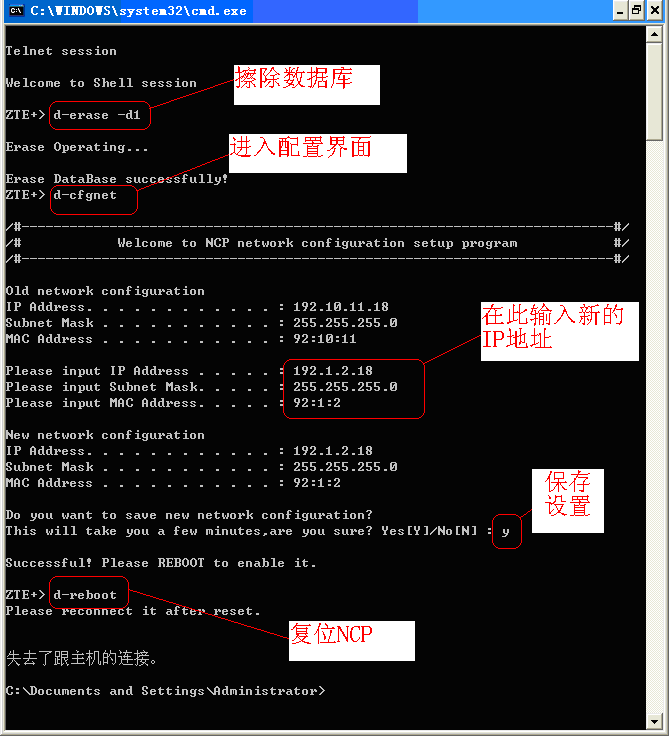

4.2.3: 輸入d-erase –d1 （或者a-clr-ncpdb），下發命令后，NCP會復位，需要等待幾秒鐘才能繼續進行后續操作。
4.2.4: 待NCP重新工作起來后（出現Erase DataBase successfully!），輸入d-cfgnet,進入登錄界面，依次輸入規劃好的網元IP地址、掩碼、MAC地址。
  注意：
²  在一個網絡中所有NCP的MAC地址必須唯一，否則會造成不可預知的后果。假設網元I P地址為192.1.2.18，則NCP的MAC地址設置為92：1：2；
²  如果界面不止有這三項配置需修改時，則對除上述三項之外不輸入任何數值，直接回車，保留原來配置。
4.2.5: 完成以上參數的設置后，系統會提示是否保存設置，所以如果要使設置的參數生效，必須輸入“y”。輸入“y”后，系統會提示復位NCP板，請輸入“d-reboot”用于復位NCP板；

       NCP的網元初始化完成；
4.2.6:把NCP板上的S3開關都置于非全ON狀態和非全OFF狀態（要求第四位OFF，其余ON）；
4.2.7：將網管上的設備設置為“在線”待網管上的網元顏色變?yōu)榫G色時，下載網元數據庫。
下載數據庫的過程大約需要2～3分鐘。
4.2.8：將支路板的時隙配置到光板上，此時拔掉自環的2M頭會有對應的LOS告警，以此檢測2M頭、線纜制做是否合格。出現問題則檢查是有否虛焊、鴛鴦線等現象。無誤后刪除時隙。
4.2.9：檢查所有光、電接口性能值
1.  查詢本站點端口，包括STM-1光口，E1、DS1、DS3、FE端口的性能狀態。
2.  查看步驟：在網管上，查詢每塊光口的當前15分鐘性能值；查詢每塊業務單板的                      當前性能，注意配上時隙的端口性能是否正常；如果看到數值，請仔細觀察，看是否增加，無增加，則該性能值沒有。
3.  通過準則：每塊業務單板都無B1、B2、B3、V5、指針調整等性能值。

1.1.3  S325的1：N配置

     S325視現場情況可能需要做此配置，如有則參看下文。同時此設備配置方法與S385的1：N配置完全相同，可以參考S385的配置圖示。
4.3.1：1：N保護配置
鑒于目前市場上主要采用的是E1 速率的TPS保護組，下面以E1速率為例介紹1：N保護的配置方法。
²  點擊“設備管理”－“SDH管理”－“單板保護”
²  點擊“新建”，設置TPS保護組ID，選擇備用保護板（已經配置了時隙的單板不
能設置為備用保護板），點擊“確定”
²  點擊圖中的“工作板”，在“候選單板”選項里面出現所有的除備用保護板之外的支路板。點擊“工作板”，點擊“候選單板”選項里面的某塊單板，被選擇的單板即屬于這個TPS保護組(具體選擇哪些支路板視現場情況而定)。
²  確認TPS保護組配置正確后，點擊“應用”，TPS保護設置完畢！
²  關于TPS配置界面中的幾個選項的說明：
Ø  “優先級”：不修改。
Ø  “等待恢復時間”：此處必須修改為3分鐘。
4.3.2：1：N保護倒換測試
           在“維護”——“測試”——“單板保護”中對配置的1：N保護做強制倒換，查看倒換狀態是否正常，無誤后清除此倒換。注意，同一時刻只能設置一塊單板處于強制倒換狀態，需對所有單板進行此項測試。
