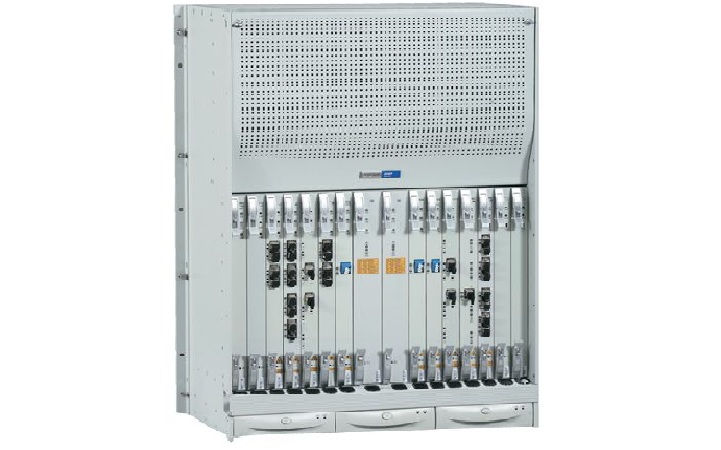

ZXMP S385開局調試指導
1.1.1 S385網元?jiǎng)?chuàng)建
離線創建網元,包括輸入網元名稱、網元標識(事先規劃)、網元地址(事先規劃)、系統類型(S385)、設備類型(S385)、網元類型(ADM)、速率等級等信息(STM-64或者STM-16)。S385創建網元的方法與創建其它類型的設備完全相同。
按照設備實際情況插板(CS需要進入模塊管理后再插板),并配置正確的光連接。配置正確的時鐘源。時鐘源的配置遵循:
1、 最短路徑原則,即到外時鐘的路徑最短;
2、 環上配置雙向時鐘源;
3、 “SSM字節”全部使用自定義方式一,如遇到與S320對接的時候,需要把該點和對接的S320在時鐘配置的“兼容性”選項中對接的光板打勾。
1.1.2 S385網元初始化
S385網元初始化(在配置了2塊NCP板的情況下)可以分為以下幾個步驟。
1:將18#槽位NCP板置于download狀態
² 將NCP板上的開關S1置于全ON狀態,這時NCP的IP地址為192.192.192.11,把PC的網卡IP地址設為192.192.192.X(X不能為11),用網線連接PC上的網卡和18#NCP上的網口(注意:在download狀態下配置網元的IP地址時,網線必須插在NCP板上的網口,而在NCP處于正常工作狀態時,網線必須插在接入網元QxI板上的網口);
² 確認PC能ping通192.192.192.11
2:登錄NCP板
² telnet 192.192.192.11
3: 輸入d-erase –d1 (目的是清除NCP原有的數據庫),下發命令后,NCP會復位,需要等待幾秒鐘才能繼續進行后續操作。
4: 待NCP重新工作起來后(出現Erase DataBase successfully!),輸入d-cfgnet,進入登錄界面,依次輸入規劃好的網元IP地址、掩碼、MAC地址。
注意:
² 在一個網絡中所有NCP的MAC地址必須唯一,否則會造成不可預知的后果。假設網元I P地址為192.1.2.18,則NCP的MAC地址設置為92:1:2;
² 如果界面不止有這三項配置需修改時,則對除上述三項之外不輸入任何數值,直接回車,保留原來配置。
5: 完成以上參數的設置后,系統會提示是否保存設置,所以如果要使設置的參數生效,必須輸入“y”。輸入“y”后,系統會提示復位NCP板,請輸入“d-reboot”用于復位NCP板;
18#NCP的網元初始化完成;
6:把19#槽位NCP板置于download狀態(也是把S1置于全ON狀態),并把網線連接到19#槽位NCP板的網口,確認能ping通192.192.192.11;
7:重復上面的2.3.2~2.3.5步驟,初始化19#槽位的NCP板;
注意:19#槽位NCP板的IP地址和MAC地址與18#槽位的IP地址和MAC地址必須相同,簡而言之:用于1+1保護的2塊NCP板的IP地址和MAC地址必須相同;
8:把18#槽位NCP板和19#槽位NCP板上的S1開關都置于非全ON狀態和非全OFF狀態(要求第四位OFF,其余ON);
9:把網管上的網元改為在線,用網線連到QxI板上的網口,待網元和網管建鏈成功!
10:待網管上的網元顏色變?yōu)榫G色時,下載網元數據庫(選擇所有文件)。
說明:從網管上下發數據庫是下到18#NCP板和19#NCP板中的任意一塊,另一塊NCP板會自動實時同步數據庫,完成同步的時間大概是3~4分鐘,所以最后2塊NCP板的數據庫相同。
11:將支路板的時隙配置到光板上,此時拔掉自環的2M頭會有對應的LOS告警,以此檢測2M頭、線纜制做是否合格。出現問題則檢查是有否虛焊、鴛鴦線等現象。無誤后刪除時隙。
12:檢查所有光、電接口性能值
1. 查詢本站點端口,包括STM-1光口,E1、DS1、DS3、FE端口的性能狀態。
2. 查看步驟:在網管上,查詢每塊光口的當前15分鐘性能值;查詢每塊業務單板的當前性能,注意配上時隙的端口性能是否正常;如果看到數值,請仔細觀察,看是否增加,無增加,則該性能值沒有。
3. 通過準則:每塊業務單板都無B1、B2、B3、V5、指針調整等性能值。
1.1.3 S385的1:N配置
1:1:N保護配置
鑒于目前市場上主要采用的是E1 速率的TPS保護組,下面以E1速率為例介紹1:N保護的配置方法。
² 點擊“設備管理”-“SDH管理”-“單板保護”,出現下圖所示界面;
² 點擊“新建”,設置TPS保護組ID,選擇備用保護板(已經配置了時隙的單板不
能設置為備用保護板),點擊“確定”,出現下圖所示界面;
² 點擊上圖中的“工作板”,在“候選單板”選項里面出現所有的除備用保護板之外的支路板。點擊“工作板”,點擊“候選單板”選項里面的某塊單板,被選擇的單板即屬于這個TPS保護組(具體選擇哪些支路板視現場情況而定),
² 確認TPS保護組配置正確后,點擊“應用”,TPS保護設置完畢!
² 關于TPS配置界面中的幾個選項的說明:
Ø “優先級”:不修改。
Ø “等待恢復時間”:此處必須修改為3分鐘。
2:1:N保護倒換測試
在“維護”——“測試”——“單板保護”中對配置的1:N保護做強制倒換,查看倒換狀態是否正常,無誤后清除此倒換。注意,同一時刻只能設置一塊單板處于強制倒換狀態,需對所有單板進行此項測試。
