產品概述

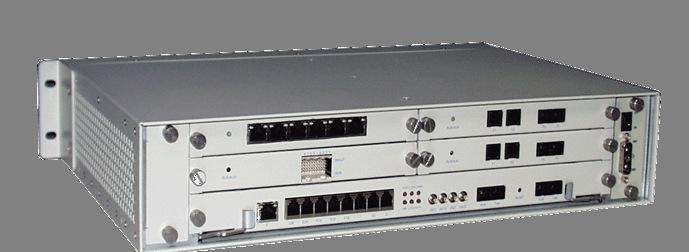

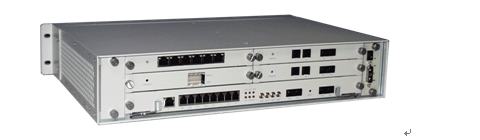

1642EM是上海貝爾阿爾卡特自主開發的一套適合于遠端節點、結構小巧、組網靈活、與OTS其它速率的SDH設備完全兼容的緊湊型STM-1 SDH產品。設備除了具備豐富的SDH和PDH光/電接口外，還可提供一定的數據接口，特別適合業務需求日益復雜的邊緣城域網和接入網的建設需求。

產品特性

1642EM系統采用緊湊盒式結構設計，可以與Optinex產品配合，組成靈活的網絡結構。1642EM系統是專為配合接入網設備而設計的SDH光傳輸設備，同時可作為單獨的傳輸系統來使用，可根據組網需要靈活的配置成TM、ADM、REG。

緊湊的系統結構

1642EM 采用19” 2U盒式結構，可以靈活地放置在S12或接入設備機架的空余位置，也可采用標準19”機架。在遠端機房，1642EM SDH設備也可以采用壁掛式安裝或固定在桌面等其它安裝方式。

靈活的組網能力

1642EM具有靈活的組網能力，可組成點對點、線型、樹型和環型以及其它復雜拓?fù)洌瑫r(shí)，與OTS系列其它產品配合使用，能提供經濟合理的組網方案。

完備的線路和支路接口

1642EM在線路上提供從局內連接到超長距離等多種系列標準STM-1光接口和電接口，滿足各種傳輸距離的要求。同時還提供2M、34M等各種PDH電接口，并提供一些外部數據通道接口。

數據業務的接入和傳輸

1642EM可提供一定數量的V.11、V.24、V.35、G.703、RS232數據接口和10M以太網接口，并可利用34M、45M等標準接口傳送數據、圖像等業務。

高可靠性

1642EM設備廣泛運用了超大規模集成電路、可編程邏輯電路和采用先進的光器件開發的光模塊，允許機盤帶電插拔，系統采用分散供電方式，大大提高了系統的穩定性和可靠性。

統一完善的網絡管理系統

TNMS1000網元級網管系統可統一管理本公司STM-1和STM-4 SDH設備。網管系統可提供對網元和子網的配置、性能、故障、安全管理功能，系統平臺選擇PC機，為全中文WINDOWS界面，易于操作。

OTS統一網管系統提供功能更為強大的網絡管理能力，可對所有OTS系列光傳輸產品（155M/622M/2.5G/DWDM）的復雜網絡進行集中操作、維護和管理，同時提供標準的Q3接口接入TMN網絡，系統平臺選擇工作站。

物理特性

1642EM 采用19” 2U機盒結構，外觀尺寸為（不含19”、21”安裝耳配）：443（寬）×295（深）×88（高）mm。1642EM的交叉容量為378×378 VC12。

正常工作溫度：    0℃ ～ +45℃

運輸存儲溫度：   -20℃ ～ +60℃

相對濕度：       10% ～ 90%

直流工作電壓：    －48V±15%

交流工作電壓：    －220V±15%

1642EM  滿配置功耗：≤ 40W

防塵要求：直徑大于5mm灰塵的濃度3×104粒/m3；灰塵粒子為非導電、導磁性和非腐蝕性的。
