產品概述

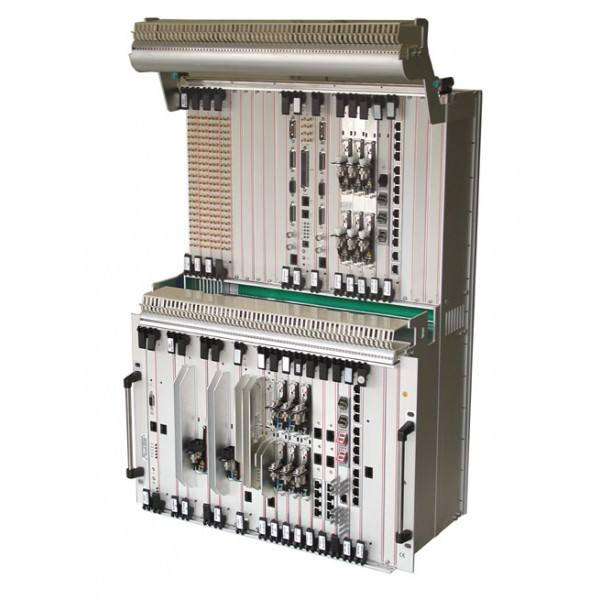

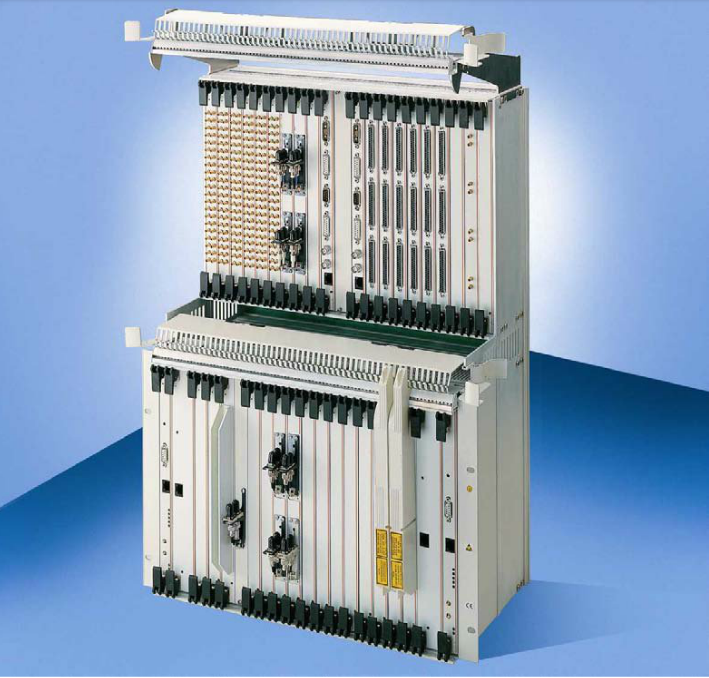

1660SM是阿爾卡特OMSN系列產品之一，用作同步多業務匯集節點復用設備，具有多業務能力和完善的保護功能，主要定位于光傳輸網絡接入層和匯聚層。設備的接入端口兼容PDH和SDH端口的各級信號，這些端口的有2M，34M/45M，140M（暫不支持該端口）的PDH端口，其中，2M的端口一個1660SM的子架最多可有378個，34M/45M的端口一個1660SM的子架最多可有48個。此外，設備配置有STM-1的電端口，有STM-1，STM-4，STM-16的光端口，其中，STM-1的同步端口一個1660SM的子架最多可有64個，STM-4的同步端口一個

1660SM的子架最可有16個，STM-16的同步端口一個1660SM的子架最多可有4個。這些端口可混合的接插在同一個1660SM的子架內， 每一個STM-N的同步端口都可作為一個傳輸終端，因此，1660SM可配置成多個線路終端設備或多個分插復用設備。

在1660SM設備內部，用一個獨立的交叉連接矩陣單元盤完成任意端口之間（STM-1/4/16光電端口與STM-1/4/16光電端口之間，STM-1/4/16光電端口與PDH端口之間，PDH端口與PDH端口之間）的VC4/VC3/VC12通道的交叉連接，各端口之間呈對稱形式，無支路與群路之分。

1660SM設備的交叉連接容量：對于VC4的全高階通道交叉連接，其交叉連接矩陣的等效交叉連接容量是96*96 STM-1。對于包含有VC12/3的低階通道交叉連接矩陣，其等效的交叉連接容量是64*64 STM-1低階通道交叉連接32*32的高階通道交叉連接。

產品特性

1) 系列產品，硬件共享：上海貝爾阿爾卡特的OMSN系列產品目前包括1660SM（最高速率10Gb/s），1662SMC（最高速率2.5Gb/s）, 1650SMC（最高速率622Mb/s），1642EM（最高速率622Mb/s），1642EMC（最高速率155Mb/s）。所有OMSN設備在統一的設計思想下開發，眾多的業務端口盤可以在整個產品系列中得到共享，全面降低備品備件成本，同時業務板上沒有處理器，不存在諸如軟件版本等問題，可以實現即插即用；

2） 面向未來的網絡升級能力：得益于系列化的產品設計和硬件共享能力，上海貝爾阿爾卡特的產品具有良好的升級擴展能力以滿足未來網絡發展的需求，最大程度地保障運營商的現有投資。

3) 全新一代的節點系統設計思路，靈活配置，功能強大：OMSN采用節點體系結構，有別于傳統的SDH 復用器 (ADM)和多ADM結構，其先進的背板設計使OMSN不分群路和支路，只按業務速率區分不同的業務端口板。同時可以支持不同的網絡拓?fù)浣Y(jié)構，所有設備可以配置成Multi-ADM，TM甚至交叉連接系統，從而滿足諸如城域網中環網/星狀網/網狀網等不同的需求。

4) 強大的交叉連接能力：OMSN系列產品可以提供強大的高階和低階交叉連接能力。例如1660SM可以提供640x640 VC4等效高階和256x256 VC4等效低階的交叉連接能力。1660SM作為10G的MSTP設備通常用于構建匯聚層，而匯聚層的一個最重要的任務就是將盡可能地將去往不同區域的業務進行匯聚從而提供核心層的帶寬利用效率，在這個過程中不可避免地要處理大量的2M業務。假設需要同時終結2個10G環并對其中所有的2M電路實現交叉連接的話，設備應該具有40G（即256x256VC4）的低階處理能力，而1660SM正具備了這種超強的低階處理能力，是構建匯聚層的理想設備。

5) 高集成度，高靈活度，低功耗：OMSN可以提供高集成的機盤和系統。集成度高且占地省。例如：63x2Mb/s，16xSTM-1，4xSTM-4，25xFE板和8xGE板等。系統集成度很高，子架符合ETSI標準，300mm深，所有線纜全部前走線，可以背靠背放置，在600mmx600mm的面積中，可以放置4套10Gb/s 1660SM系統并同時支持 1,512個2Mb/s上下。同時，OMSN系統采用先進的集中控制，分布式饋電方式，擁有較低的設備功耗。

6) 業界先進的集成多業務適配器（ISA），面向數據業務優化設計：OMSN系統提供阿爾卡特最富特色的內置式ISA (集成業務適配器)系統機盤。

7) 強大的統一網絡管理能力：所有OMSN系統及其ISA系列都可以被阿爾卡特強大的傳輸網管系統1353NM(網元層管理系統)和1354RM(子網絡層管理系統) 統一管理，使運營商真正實現端到端的多業務點擊配置，故障定位，性能監性能監控和網絡管理，從而實現全網統一集中管理和控制。
