產品概述

OptiX Metro1000是華為技術有限公司開發的STM-1/STM-4/STM-16級別的盒式設備，可接入多種業務類型，應用于城域網、本地傳輸網接入層或引入層，進行大客戶專線接入、移動基站接入、DSLAM（Digital Subscriber Line Access Multiplexer）接入。

產品特點

OptiX Metro1000不僅具備傳統光網絡設備的特點，還具備支持多種網絡保護和網管監控等功能。

集成度高

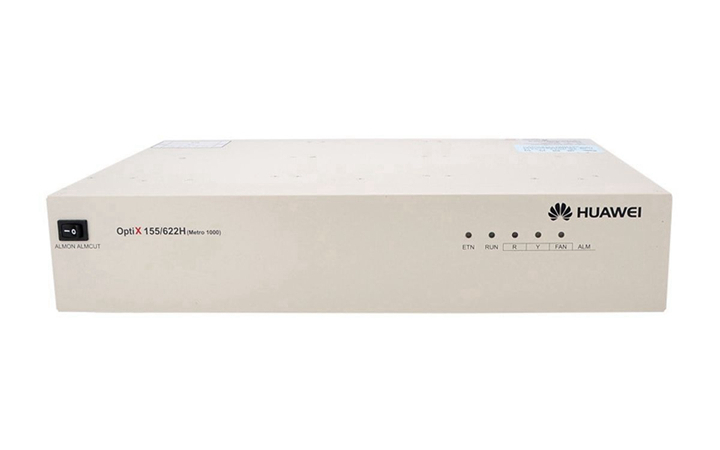

OptiX 155/622H具有集成度高的特點。OptiX 155/622H為盒式設備，盒體尺寸為436mm（寬）× 293mm（深）× 86mm（高）（高度為2U），典型配置下功耗小于50W，可直接接入－48V、＋24V、110V/220V電源。

支持多種業務類型接入

OptiX 155/622H支持多種業務類型的接入，可以與無線基站、以太網交換機、路由器等設備進行對接。

提供多種接口
OptiX 155/622H提供SDH業務、PDH業務、以太網業務等多種業務接口。

支持多系統功能
OptiX 155/622H的交叉容量為21.25G高階全交叉或5G低階全交叉，可配置為多個TM（Terminal Multiplexer）或ADM（Add/Drop Multiplexer）或MADM（Multiple Add/Drop Multiplexer）系統，并支持多系統間的業務調度和保護，大大增強了設備的組網能力和網絡間業務的調度能力。

支持靈活的組網能力
OptiX 155/622H能提供靈活的組網能力，支持點對點、線形、環形、樞紐形、網孔形等。

OptiX 155/622H作為接入層設備和華為光網絡設備對接，構建完整的傳輸網絡解決方案。OptiX 155/622H能對接的設備：OptiX Metro5000、OptiX Metro3000、OptiX Metro2050、OptiX Metro100、OptiX OSN7500、OptiX OSN3500、OptiX OSN2500、OptiX OSN1500等設備混合組網。同時，它還支持與第三方設備的混合組網。

支持多種保護方式
OptiX 155/622H針對各類業務提供完善的網絡保護機制，包括MSP保護方式、SNCP保護方式、PP保護方式以及共享光纖虛擬路徑保護方式，時鐘保護、電源單元的1+1保護等設備級別的保護方式。在SDH保護機制的基礎上，對以太網業務增加了數據鏈路層的保護，形成對業務的分層保護。

支持統一的網管系統
OptiX 155/622H由OptiX iManager網管系統統一管理。進行集中操作、維護和管理(OAM)，實現電路的配置和調度，保證網絡安全運行。

OptiX iManager可實現對整個光傳輸系統的故障、性能、配置、安全等方面的管理及維護、測試功能；并可以根據用戶要求，提供端到端（End-to-End）的管理功能。通過網管系統的使用，可提高網絡服務質量、降低維護成本，為合理使用網絡資源提供保證。

支持電源和環境監控功能
OptiX 155/622H支持電源和環境監控功能。OptiX 155/622H提供–48V/–60V和+24V直流電源接口，可以檢測輸入的電源電壓值和輸入電源的過壓、欠壓狀況（嚴重欠壓、一般欠壓、一般過壓、嚴重過壓）。

支持同步狀態信息管理
OptiX 155/622H提供同步時鐘的SSM（Synchronization Status Message）管理功能。

常用配置

Metro1000設備必配條件：220V AC/-48V DC機箱，系統控制板，如SS-SCBE01 2xSTM-1(S-1.1)系統控制板、SS-SCBA01 16xE1/75ohm/2xSTM-1(S-1.1)系統控制板等。

選配業務板有STM-1/STM-4/STM-16光接口板，如OI2S、OI2D、OI4D、OI16D等，E1、E1/T1、E3/T3等多種PDH業務接口板，如SP1S、PD2S、SM1S、PM2S、PE3S等；以太網、ATM等多種數據業務單板，如ET1、ET1O、EFS、EFT等；以及其它電纜、衰減器等輔助配件。

物理特性
