產品概述

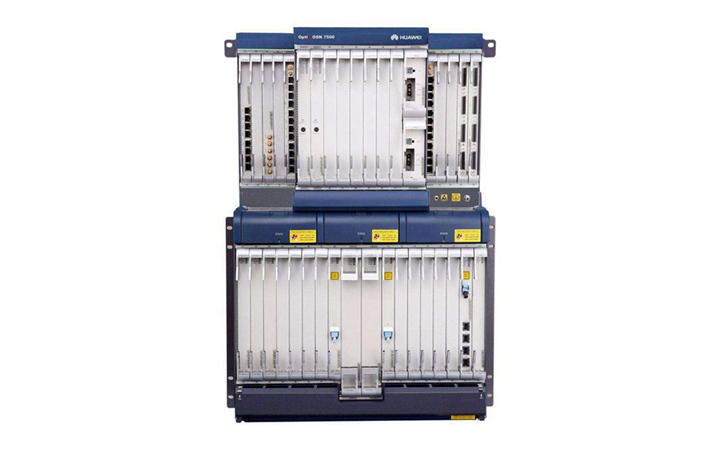

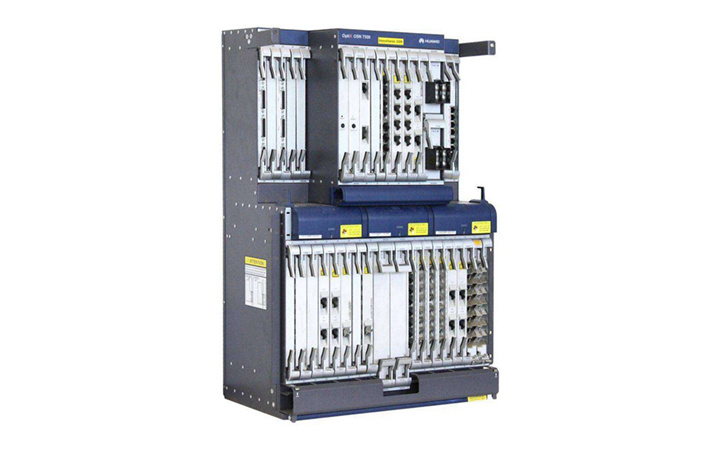

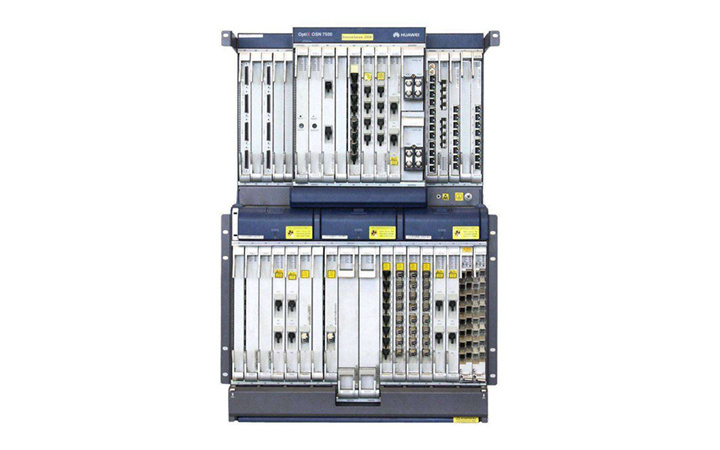

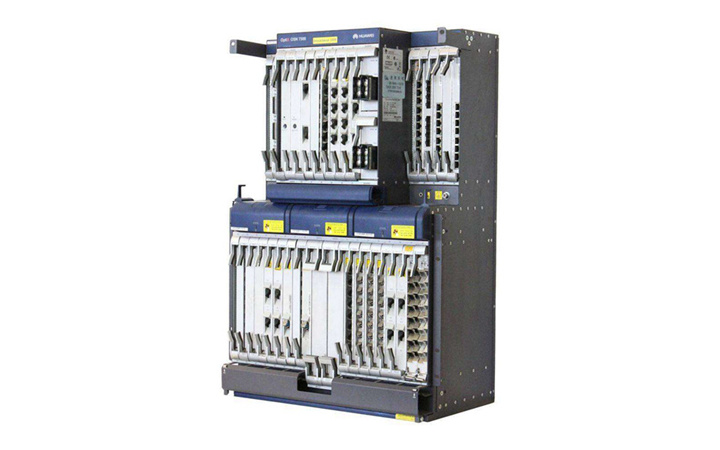

OptiX OSN 7500智能光傳輸設備（以下簡稱OptiX OSN 7500）是華為技術有限公司開發的新一代智能光傳輸設備。繼承了MSTP技術的全部特點，與傳統SDH、MSTP網絡保持兼容，融合了SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技術為一體的新一代10G智能多業務光傳輸平臺(MSTP)，主要應用在城域網絡中的骨干層，為現有SDH設備向智能光網絡設備過渡提供了完善的解決方案。

產品特性

高性價比的平臺化

OptiX OSN 7500/3500/2500/1500業務板件、軟件完全兼容，構成統一平臺。這樣可以大大降低維護成本以及備板備件的成本。OSN智能平臺在業務能力方面高效組合，給運營商最高性價比的解決方案；同時與華為已有的設備可以混合組網，可以納入華為光網絡網管解決方案進行統一管理。

靈活的設備配置

STM-64大容量設備；支持網絡設備從10G到40G的在線升級。

大容量調度

具備高階360Gbit/s（2304×2304 VC-4），低階40Gbit/s（256×256 VC-4）或等效的VC-3交叉能力。單子架接入能力280Gbit/s（1792×1792 VC-4）

完善的保護機制

1、設備級的保護

單板的TPS保護；交叉、時鐘功能單元的1+1熱備份；系統控制與通信單元1+1熱備份ATM單板的1+1保護；電源輸入單元1+1熱備份；波長轉換單元的保護；單板+3.3V電源1:N保護；智能風扇；異常情況下的單板保護方式。

2、網絡級保護機制

OptiX OSN 3500可以實現線性復用段保護、復用段保護環；子網連接保護；；

產品組網

OptiX OSN 7500采用“統一交換”架構，配合華為其他設備，支持純TDM模式應用，實現數據業務和傳統SDH業務的最佳處理。OptiX OSN7500實現了在同一個平臺上高效地傳送語音、數據、存儲網和視頻業務?？膳cOptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 II、OptiX OSN 1500、OptiX OSN 2500、OptiX OSN 500、OptiX OSN 550等光傳輸設備混合組網，優化用戶投資，可以實現從骨干層、匯聚層到接入層的全系列解決方案。

網絡管理系統

OptiX OSN 3500由iManager系列的傳送網網絡管理系統（以下簡稱網管）統一管理。網管通過Qx接口可實現對整個光傳輸系統的故障、性能、配置、安全等方面的管理及維護、測試功能。通過網管系統，可提高網絡服務質量、降低維護成本，為合理使用網絡資源提供保證。

內置波分技術

提供雙路光分叉復用單板；提供任意速率光波長轉換單板。

高度集成

子架集成度：子架尺寸為756.7mm(高)×496.4mm(寬)×295mm(深)，單子架具備22個業務板位，8個接口板位。

設備結構

OptiX OSN 7500子架采用雙層子架結構，分為處理板區、接口板區、風扇區和走纖區。

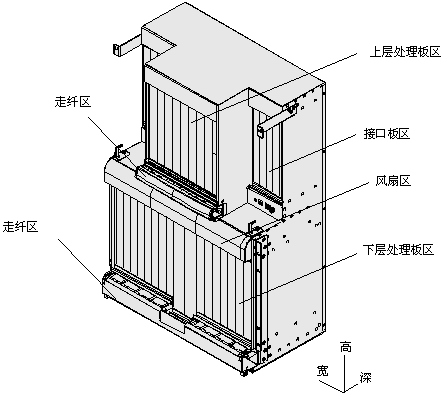

OptiX OSN 7500子架結構圖

各部分功能如下：

上、下層處理板區：安插OptiX OSN 7500的各種處理板。

接口板區：安插OptiX OSN 7500的各種接口板。

風扇區：安插3個風扇模塊，為設備提供散熱。

走纖區：用于布放子架尾纖。

常用配置

OptiX OSN 7500常用配置：SST1SUBRACK子架、SSN4GSCC系統控制與通信板、SST1EOW公務電話板、SST1AUX系統輔助接口板、SST1PIU電源接口板及SST1PIUB電源接口板為必配功能板。設備業務選配單板有STM-64光接口板， STM-64光接口板，如SL64、SLD64、SF64等；STM-16光接口板，如：SL16、SLD16、SLQ16、SF16等；STM-4光接口板，如：SL4、SLQ4A、SLD4等；STM-1光接口板，如：SLT1、SLO1等。其他PDH板、以太網交換板EFS0、EFS4，以太網透?jìng)靼錏FT8A等其他輔助功能板。

物理特性

OptiX OSN 7500
電源接入 -48V DC；
安裝方式 ETSI 300mm深機柜、ETSI 600mm深機柜；
尺寸 756.7mm(高)×496.4mm(寬)×295mm(深)；
典型重量 40kg；
額定功耗 800W。
