產品概述

OptiX OSN 9800智能光傳送平臺（簡稱OptiX OSN 9800），是華為新一代智能化的MS-OTN產品。它是根據以IP為核心的城域網發展趨勢而推出的面向未來的產品，采用全新的架構設計，可實現動態的光層調度和靈活的電層調度，并具有高集成度、高可靠性和多業務等特點。OptiX OSN 9800產品采用了統一的軟硬件平臺，可以實現單板的共用。每個產品各有亮點，滿足不同網絡應用。

產品特性

線路速率

OptiX OSN 9800作為大容量傳輸管道，提供了完善的超100 Gbit/s，100 Gbit/s，40 Gbit/s，10 Gbit/s和2.5 Gbit/s線路速率傳輸方案。同時，OptiX OSN 9800還支持超100 Gbit/s、100 Gbit/s、40 Gbit/s和10 Gbit/s混合傳輸，在保護運營商已有投資的基礎上，可以將現有網絡升級為更大容量的傳輸系統，滿足日益增長的帶寬需求。

OptiX OSN 9800采用密集波分復用技術DWDM實現多業務、大容量、全透明的傳輸功能。

目前，OptiX OSN 9800能夠復用96通道的業務在一根光纖中傳輸，即能夠傳輸不同波長的96波載波信號。

OTN特性

通過應用OTN技術，業務E2E調度的靈活性得到保障，不同業務共享帶寬得以實現。借助豐富的OTN開銷和簡單的網管操作，網絡維護和故障定位可以方便地完成。

ROADM特性

OptiX OSN 9800支持ROADM（Reconfigurable Optical Add/Drop Multiplexer）技術，ROADM通過對波長的阻塞或交叉實現了波長的可重構，從而將靜態的波長資源分配變成了靈活的動態分配。ROADM技術配合網管調配波長上下和穿通狀態，實現遠程動態調整波長狀態，支持1維至32維的靈活光層調度。

OTN+ROADM特性

采用OTN+ROADM特性，任意客戶側業務可交叉調度到任意方向，提高帶寬利用率。

OTN+ROADM可以有效地傳輸客戶側業務

任意速率的客戶側業務通過支路單板接入，經過OTN封裝后，在電層實現ODUk顆粒的靈活調度，共享帶寬，然后經線路單板采用不同的波長輸出。

通過ROADM單板的光層交叉，不同波長的信號可以傳輸?shù)讲煌姆较颉?/p>

不同方向的信號若不需要在本地上下，則可以通過ROADM單板的光交叉直接傳輸?shù)狡渌较颉?/p>

分組特性

設備支持多種以太網業務，并且提供多種完善的承載方案。

冗余和保護

OptiX OSN 9800提供豐富的設備級保護和網絡級保護。

ASON特性

ASON（Automatically Switched Optical Network），即自動光交換網絡，是新一代光傳送網絡。華為公司提供的ASON軟件，可以應用在OptiX OSN設備上，以支持傳統網絡向ASON網絡的演進。

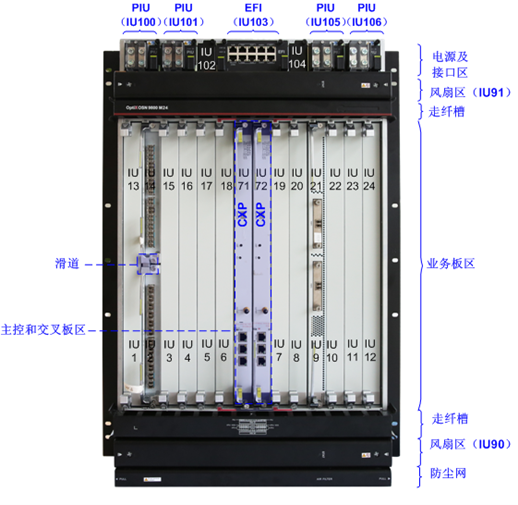

設備結構
