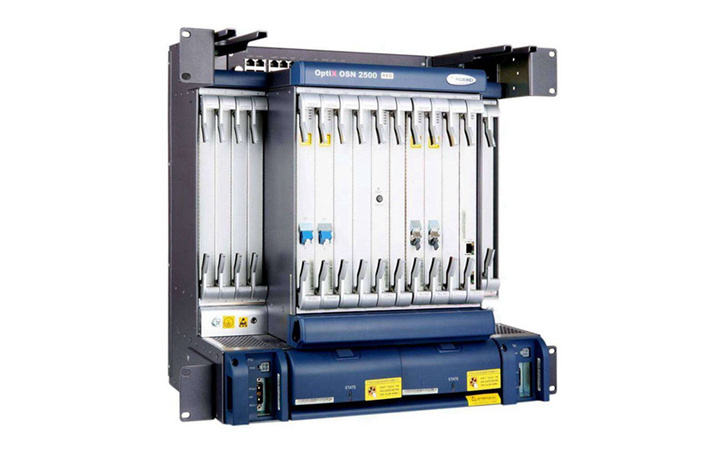

產品概述

OptiX OSN 2500智能光傳輸設備（以下簡稱OptiX OSN 2500）是華為技術有限公司開發的新一代智能光傳輸設備。繼承了MSTP技術的全部特點，與傳統SDH、MSTP網絡保持兼容，實現了在同一個平臺上高效地傳送語音和數據業務。 主要應用在城域網絡中的匯聚與接入層，為現有SDH設備向智能光網絡設備過渡提供了完善的解決方案?？蓮V泛應用于電力、交通、廣電、政企等行業。

產品特性

高性價比的平臺化
OptiX OSN 7500/3500/2500/1500業務板件、軟件完全兼容，構成統一平臺。這樣可以大大降低維護成本以及備板備件的成本。OSN智能平臺在業務能力方面高效組合，給運營商最高性價比的解決方案；同時與華為已有的設備可以混合組網，可以納入華為光網絡網管解決方案進行統一管理。

靈活的設備配置
STM-16/4兼容設備；支持網絡設備從622M到2.5G的在線升級。

大容量調度
支持20G高低階全交叉：高階128×128 VC-4，低階8064×8064 VC-12或等效的VC-3交叉能力。

完備的保護機制

1、設備級的保護

交叉、時鐘和主控單元的1+1熱備份，電源輸入單元1+1熱備份

智能風扇：風扇單元采用六個智能風扇為系統散熱，六個風扇模塊的電源互為備份。智能風扇能夠?qū)崿F(xiàn)智能高速轉和停轉功能。異常情況下的單板保護方式：異常情況下的保護方式包括軟件加載過程中的斷電保護、電源欠壓或過壓的保護、溫度過高告警等單板保護方式。

2、網絡級保護機制，包括MSP保護方式、SNCP保護方式、PP保護方式以及共享光纖虛擬路徑保護方式。

產品組網

OptiX OSN 2500采用“統一交換”架構，配合華為其他設備，支持純TDM模式應用，實現數據業務和傳統SDH業務的最佳處理。OptiX OSN 1500實現了在同一個平臺上高效地傳送語音、數據、存儲網和視頻業務?？膳cOptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 II、OptiX OSN 2500、OptiX OSN 3500、OptiX OSN 500、OptiX OSN 550等光傳輸設備混合組網，優化運營商投資，可以實現從骨干層、匯聚層到接入層的全系列解決方案。

網絡管理系統

OptiX OSN設備可由網絡管理系統（即網管）或本地維護終端（Local Craft Terminal, LCT）通過ETH口統一管理；并支持SNMP（Simple Network Management Protocol），可實現第三方系統對網絡的監控。同時網管提供時間同步功能，可保持網絡中各網元的時間與網管時間一致。

高度集成
OptiX OSN 2500子架為單層結構，左右兩邊為出線板槽位區，共有8個槽位。中間為處理板槽位區，共有10個槽位。子架尺寸為460mm(高)×440mm(寬)×295mm(深)。

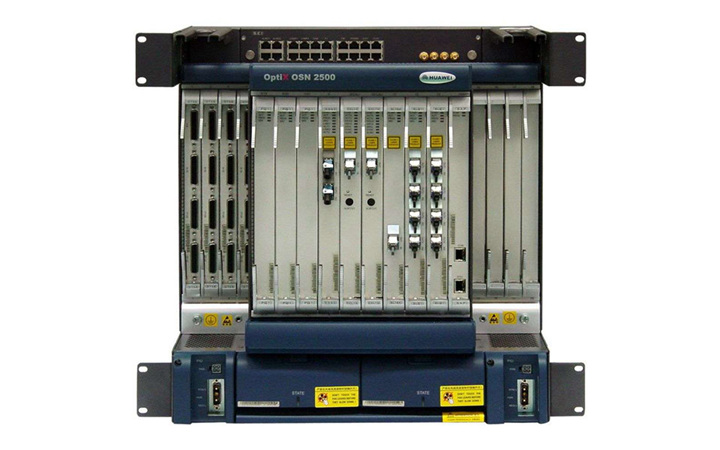

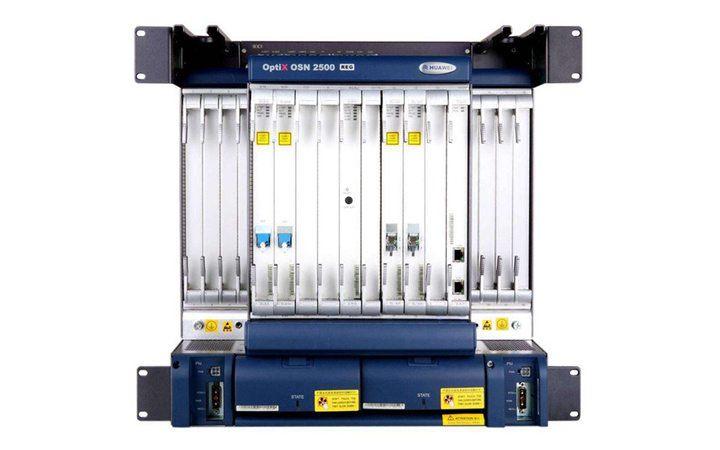

設備結構

OptiX OSN 2500子架采用單層子架結構，分為處理板槽位區、接口板槽位區、輔助接口區、電源區和風扇區。

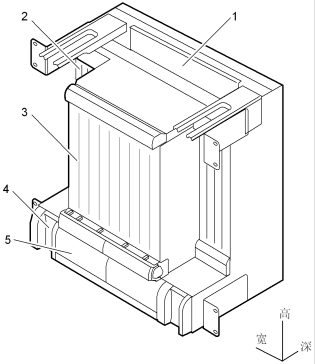

圖1 OptiX OSN 2500子架結構圖

1. 輔助接口區   2. 接口板槽位區 3. 處理板槽位區 4. 電源區   5.風扇區

各部分功能如下：

輔助接口區：引出告警接口、公務電話接口、管理和維護接口、時鐘接口等。

接口板槽位區：安插OptiX OSN 2500的支路接口板和以太網接口板。

處理板槽位區：安插OptiX OSN 2500的線路、支路和以太網信號處理板、系統輔助處理板和交叉時鐘主控板。

風扇區：安插2個風扇模塊，為設備提供散熱。

電源區：安插2個PIU板，用于給子架供電。

常用配置

OptiX OSN2500設備必配配件有增強型子架SSQESUBRACK、系統輔助處理板SSQ2SAP及STM-1/STM-4/STM-16主控交叉光接口合一板CXLLN系統板。根據業務需求可選配單板有SDH光接口板SLQ1、SLO1、SL4、SLD4、SLQ4、SL16等；PDH支路板有PD1、PQ1等；以太網板EGS4、EGS2、EGT2、EFS0、EFS4、EFT4、EFT8等及其他輔助類單板。

物理特性

OptiX OSN 2500

電源接入 -48V DC、通過外置UPM實現交流220V接入；
安裝方式 ETSI 300mm深機柜、ETSI 600mm深機柜、19英寸機柜中安裝；
尺寸 460mm(高)×440mm(寬)×295mm(深)；
典型重量 24kg；
典型功耗 206W。
