產品概述

ZXMP S200(中興S200)光端機是中興廠家開發的緊湊型STM-4/STM-1多業務接入設備，能夠?qū)崿F(xiàn)STM-4、STM-1、E3/T3、E1/T1、FE、N×64k、SHDSL和2/4線音頻業務的傳輸與管理。ZXMP S200具備高的集成度、方便靈活的安裝方式和多種電源接入方法，適合于電信運營商和專網用來傳送末端接入業務，降低運營成本。

產品特點

1、  靈活的設備配置：STM-4/STM-1兼容設備，采用SFP模塊，支持網絡設備從155M到622M的在線升級，可以作為標準的TM設備、ADM設備和REG設備。ZXMP S200可以和中興通訊其他SDH設備：ZXMP S325、ZXMP S320、ZXMP S360、ZXMP S380、ZXMP S385、 ZXMP S390靈活配合使用。

2、  豐富的多業務提供能力  支持STM4、STM1業務；支持E1/T1、E3/T3業務 ；支持10M/100M以太網業務（電/光口）；支持N×64k業務；支持SHDSL業務；支持2/4線音頻業務；支持RS232/RS485/RS422透明數據接口。

3、  強的交叉能力：提供64×64VC-4的高階交叉能力，2037×2037 VC-12的低階交叉能力 。

4、  高集成度：  機盒尺寸為：442 mm(寬) × 45.0 mm(高) × 240 mm (深)，僅1U高  典型配置下重量?jī)H為5.5 kg，典型功耗小于30 W  方便的安裝方式：盒式設備，高度僅為1U?？砂惭b在ETS標準機柜和IEC 19英寸機柜中，還支持臺式安裝、壁掛式安裝和室外安裝。

5、  靈活的供電設計：支持220/110V AC、-48/-60V DC或＋24V DC供電方式。直流供電采用雙輸入端口方式，實現1：1保護。

6、  完善的網絡保護機制  支持二纖雙向復用段保護環；支持四纖雙向/單向鏈路復用段1+1或1:1保護；支持二纖通道保護環；支持子網連接保護；支持雙節點互連保護方式

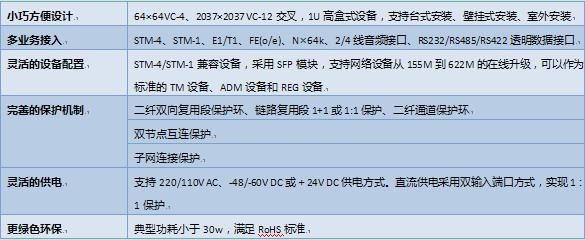

系統參數

子架結構

ZXMP S200根據電源模塊以及業務接口類型的不同，可組成多種配置，滿足不同用戶的需求。各種配置的結構外形類似，電源接入方式、接口業務類型和數量不相同。

ZXMP S200由機箱、主板、插板（根據需要配置）、電源模塊、風扇模塊以及防塵模塊組成。

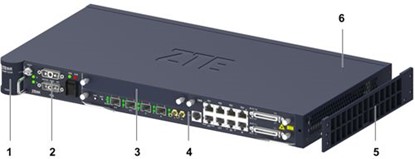

以接入直流電源-48 V，提供4路光接口、21路E1電接口主板為例，ZXMP S200結構外形如圖所示。

1.    風扇模塊    2.    電源模塊    3.    假面板（或插板）

4.    主板        5.    防塵模塊    6.    子架
