產品概述

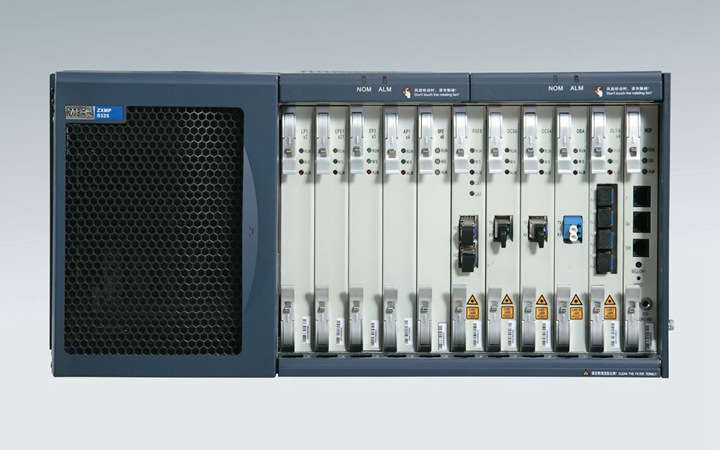

ZXMP S325 是緊湊型SDH/MSTP光傳輸設備，具有多業務能力和完善的保護功能，主要定位于光傳輸網絡接入層，首先主要作為STM－4/1設備使用, 可升級到STM－16。中興ZXMP S325產品順應潮流，與各行業客戶一起打造成熟可靠、便捷運維、適應承載各類業務的新一代網絡產品，全面提升客戶價值。

產品特點

ZXMP S325采用模塊化的結構，系統硬件包括交叉、時鐘、網元控制、業務、業務接口單板。選擇不同的單板就可以配置成不同功能的設備。

ZXMP S325可提供STM-16/4/1級別光接口，E1/T1、E3/T3、STM-1電接口以及Ethernet、ATM數據接口。

ZXMP S325還支持公務電話功能，并可與中興通訊其他SDH設備：ZXMP S200、ZXMP S330、ZXMP S385產品進行互通。

體積小、結構緊湊、使用靈活

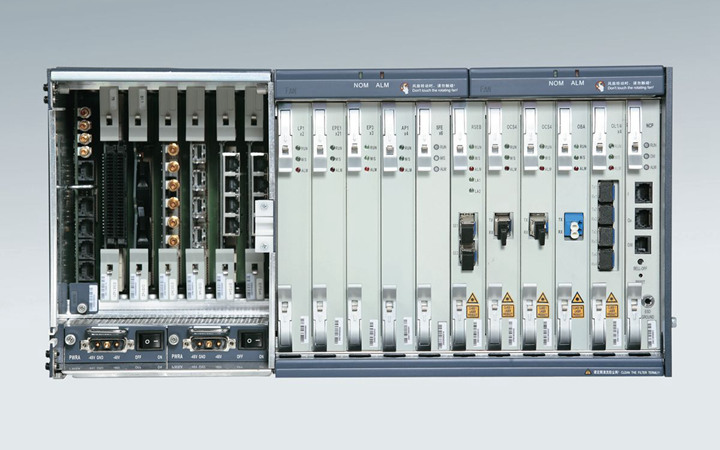

ZXMP S325體積小巧、集成度高，通過改變安裝支耳，可以安裝在IEC標準機柜或ETS標準機柜中。系統提供11個業務板槽位。6個業務接口板槽位。

多樣化的光接口功能

ZXMP S325支持STM-16彩色光接口、STM-1/4單纖雙向應用和光模塊認證功能。

彩色光接口由1路STM-16光線路板OL16x1提供，方便ZXMP S330直接與波分設備的合波/分波單元連接，減少光波長轉換單元，節約成本。

STM-1/4單纖雙向應用由4路STM-1/4光線路板OL1/4x4實現。該應用實現收發信號在同一根光纖中傳輸，節省光纖資源。

強大的交叉及擴展能力

ZXMP S325配置STM-16交叉時鐘線路板OCS16時，空分交叉能力為128×128 VC-4，時分交叉能力為2016×2016 TU-12，系統接入容量為92×92 VC-4。

ZXMP S325配置STM-16交叉時鐘線路板OCS4時，空分交叉能力為64×64 VC-4，時分交叉能力為2016×2016 TU-12，系統接入容量為32×32 VC-4。

ZXMP S325還可以直接作為ZXMP S390、ZXMP S380、ZXMP S385的擴展子架使用。

完善的設備和網絡保護能力

系統內對關鍵單板如電源板、交叉板時鐘線路板OCS作1+1冗余保護。對E1/T1業務的1：N（N≤6）冗余保護；FE業務提供1:N（N≤5）冗余保護。

ZXMP S325采用雙電源分配系統。各功能單板采用分散式供電方式，使各單板之間的電源影響降低至零，減少單板在熱插拔過程中對系統的影響。

物理特性：

子架尺寸：221.5（高）x482.6（寬）x270（深）

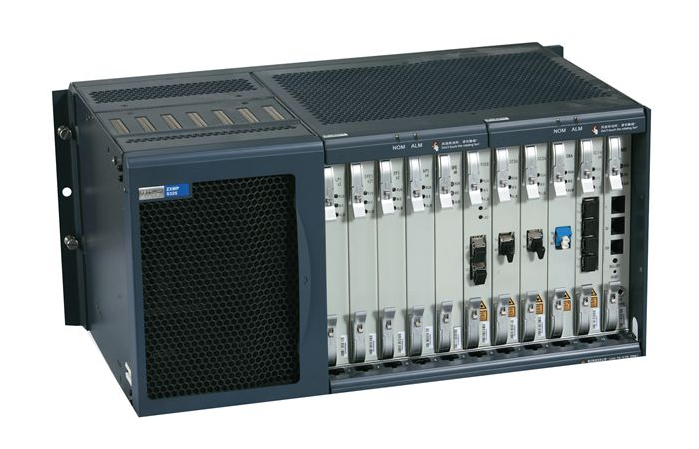

ZXMP S325設備子架高度為5U，體積小，支持機柜內置式安裝和壁掛式安裝。

ZXMP S325設備可提供高度為2000 mm、2200 mm和2600 mm三種機柜，機柜深度為300 mm。其中，2000 mm機柜可以安裝1~4個子架，2200 mm機柜可以裝1~5個子架，2600 mm機柜可以裝1~6個子架。
