產品概述

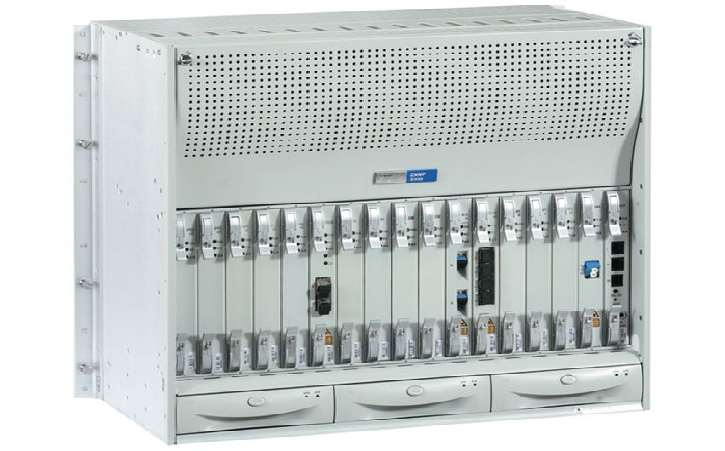

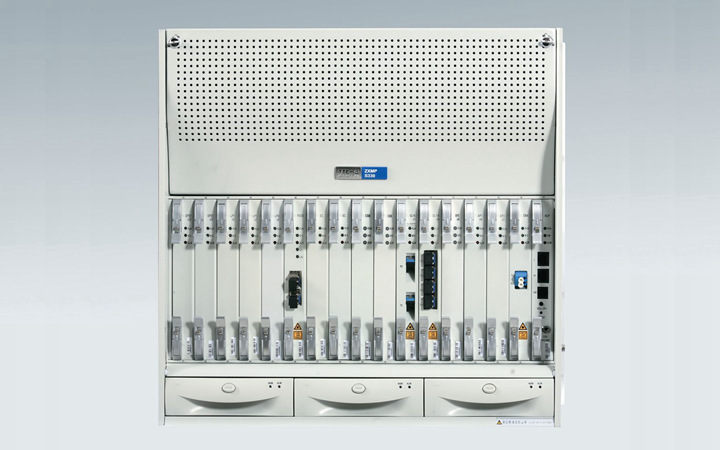

ZXMP S330 是緊湊型SDH/MSTP光傳輸設備，具有多業務能力和完善的保護功能，主要定位于光傳輸網絡接入層和匯聚層，最高速率級別為STM－16。中興ZXMP S330產品順應潮流，與各行業客戶一起打造成熟可靠、便捷運維、適應承載各類業務的新一代網絡產品，全面提升客戶價值。

產品特點

ZXMP S330采用模塊化的結構，系統硬件包括交叉、時鐘、網元控制、業務、業務接口單板。設備具有靈活的業務上、下方式，可通過增加數據業務板提供數據接入功能。

ZXMP S330可提供STM-16/4/1級別光接口，E1/T1、E3/T3、STM-1電接口以及Ethernet、ATM數據接口。

ZXMP S330還支持公務電話功能，并可與中興通訊其他SDH設備：ZXMP S200、ZXMP S325、ZXMP S385產品進行互通。

體積小、結構緊湊、使用靈活

ZXMP S330體積小巧、集成度高，通過改變安裝支耳，可以安裝在IEC標準機柜或ETS標準機柜中。系統提供12個業務板槽位。業務板槽位5、6、11、12可以安裝所有類型業務板。

多樣化的光接口功能

ZXMP S330支持STM-16彩色光接口、STM-1/4單纖雙向應用和光模塊認證功能。

彩色光接口由1路STM-16光線路板OL16x1提供，方便ZXMP S330直接與波分設備的合波/分波單元連接，減少光波長轉換單元，節約成本。

STM-1/4單纖雙向應用由4路STM-1/4光線路板OL1/4x4實現。該應用實現收發信號在同一根光纖中傳輸，節省光纖資源。

強大的交叉及擴展能力

ZXMP S330可實現多方向之間的業務互通，空分交叉能力為128×128 VC-4，時分交叉能力為2016×2016 TU-12，系統接入容量為88×88 VC-4。

ZXMP S330還可以直接作為ZXMP S390、ZXMP S380、ZXMP S385的擴展子架使用。

完善的設備和網絡保護能力

系統內對關鍵單板如時鐘板SC、交叉板CSB作1+1冗余保護。對業務提供1:N（N≤5）冗余保護。

ZXMP S330采用雙電源分配系統。各功能單板采用分散式供電方式，使各單板之間的電源影響降低至零，減少單板在熱插拔過程中對系統的影響。

設備結構

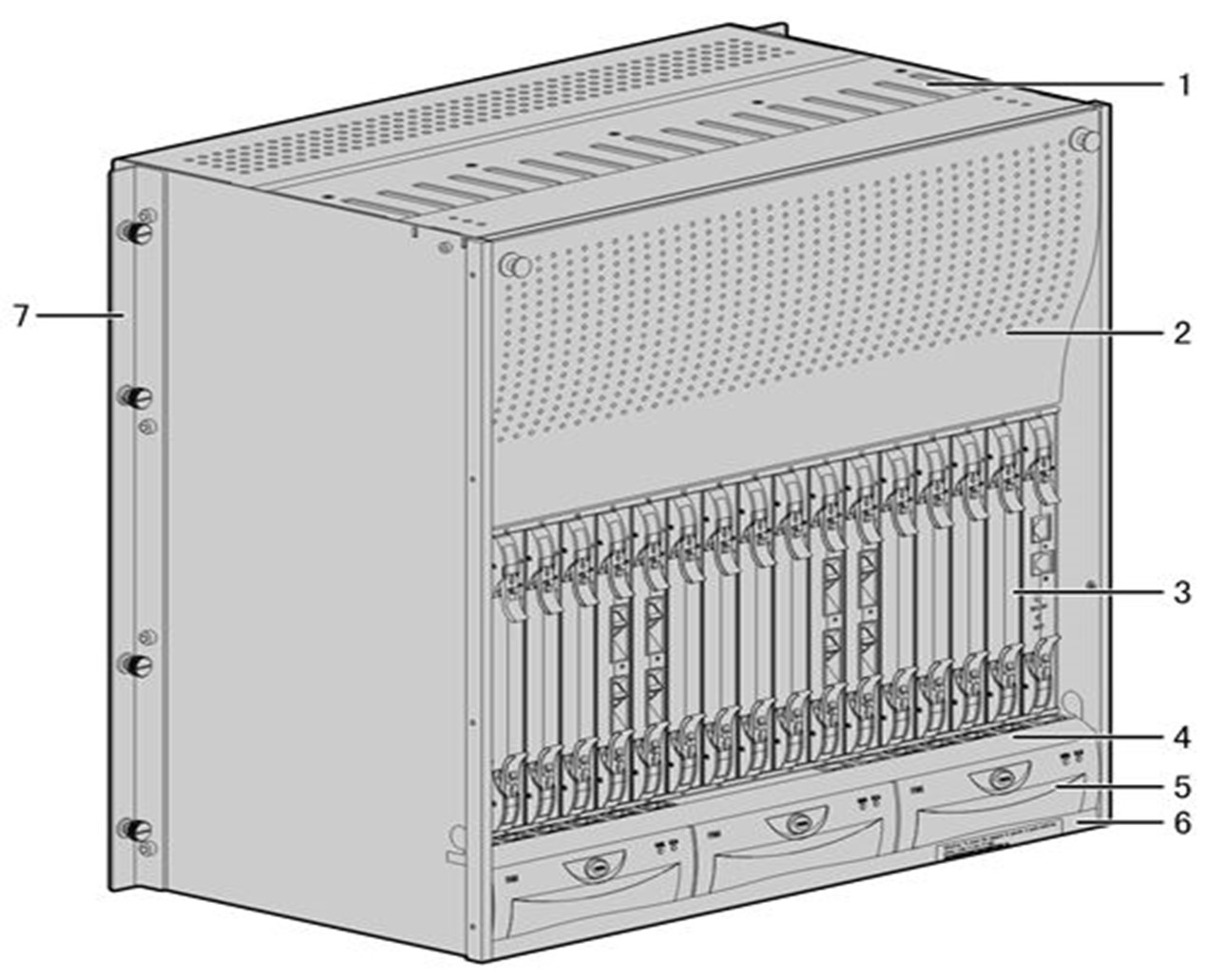

子架簡要說明：

1． 上走線區：上走線安裝時引出電纜尾纖等。

2． 裝飾門：可靈活拆卸，具有裝飾、通風、屏蔽功能。

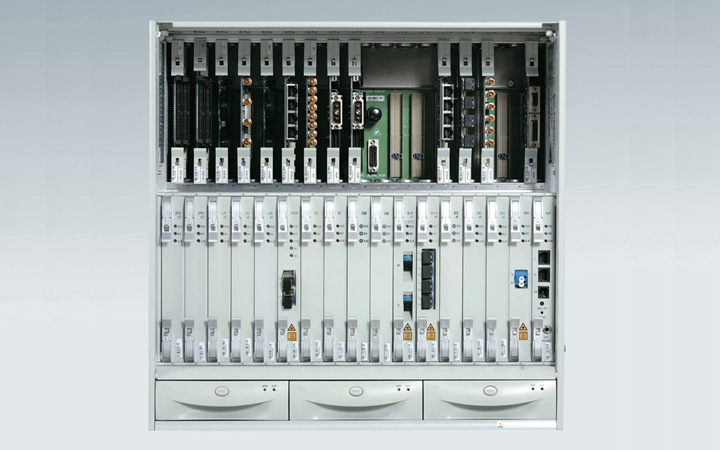

3． 單板區：子架插板區為雙層結構，用于插裝ZXMP S330設備的單板。

4． 下走線區：下走線安裝時引出業務電纜尾纖。

5． 風扇插箱：風扇插箱位于子架單板下面，用于對設備進行強制風冷散熱。

6． 防塵單元：防塵單元位于子架底部，用于保證子架內的清潔，避免灰塵影響散熱性能。

7． 掛耳：部設有安裝支耳（左右各一），用于在機柜內固定設備子架。

8． 背板：背板是連接各個單板的載體，也是ZXMP S330設備同外部信號的連接界面能。

ZXMP S330設備子架采用了后固定的安裝方式，可以在機柜正面對設備子架進行固定，并不影響子架的布線，滿足后安裝、前維護、設備機柜靠墻安裝、背靠背安裝的要求。
